激光氧含量分析仪（防爆型）
点击：136，时间：2026-10-10 11:54
型号：GMSYS-O2-25%，品牌：伽安科技|Guardmex
系统组成 · 气路流程 · 电气与接口 · 附件清单产品名称激光氧含量分析仪（防爆型）产品型号GMSYS-O2-25%-C检测组分O2（氧气）测量原理激光光谱（TDLAS 可调谐激光吸收光谱）制造 / 品牌伽安科技文件类型技术文件 + 附件清单文件编号TS-GMSYS-O2-25%-01版本 / 日期A/02026-10-09一 、产品概述本产品为防爆型激光氧含量分析仪 ，型号 GMSYS-O2-
梁工 186 7668 6749
产品分类
Product Category详细信息
品牌：伽安科技 GUARDMEX 文件版本：A/0｜更新日期：2026‑10‑09
产品概述
GMSYS‑O2‑25%为防爆型激光氧含量分析仪，采用 TDLAS 可调谐激光吸收光谱技术，对工艺样气中的氧气浓度做在线连续分析，测量量程 0～25% VOL。
整机将取样预处理单元、激光分析单元、抽气动力单元、电气控制单元集成于同一防爆箱体内，配置防爆电源、防爆进气、防爆出气、防爆排水、联锁通讯五路防爆对外接口，适用于石油、化工等爆炸性气体危险工业现场的氧含量在线监测。
👉 选型/报价单/配置清单，电联：黄工：0755-2828 6954或梁工：186 7668 6749（微信同步
系统组成与功能
1. 激光分析单元
| 序号 | 部件名称 | 功能说明 |
|---|---|---|
| 1 | 气体检测仪（分析主机） | 整机核心测量部件，内置激光发射 / 接收模块与信号处理电路；箱体尺寸 800×800×250 |
| 2 | 气室 O₂传感器 | 激光测量气室，样气在此与激光光路耦合产生测量信号；量程 0‑25% VOL，分辨率 0.1% VOL |
2. 取样预处理单元
| 序号 | 部件名称 | 功能说明 |
|---|---|---|
| 3 | 防爆进气口 | Φ8 规格，防爆结构，对接现场工艺取样管道 |
| 4 | 降温散热管 | 盘管换热结构，对高温样气降温，保护后端传感器件 |
| 5 | 调压阀 | 调节、稳定进入系统的样气压力 |
| 6 | 有机挥发物过滤器 | 滤除样气有机挥发物，保护测量气室，保障测量精度 |
| 7 | 压缩空气精密过滤器 | 样气精密除水、除尘；冷凝水由防爆排水口排出 |
| 8 | 流量计 | 实时显示监测样气流量，保障流量处于传感器工作区间 |
| 9 | 真空泵 | 负压抽气动力，驱动样气在整套气路循环流动 |
3. 电气控制单元
| 序号 | 部件名称 | 功能说明 |
|---|---|---|
| 10 | 空气开关 | 整机电源总开关，实现过载、短路安全保护 |
| 11 | 220V 转 24V 电源模块 | 将交流 220V 输入转换直流 24V，为主机、传感器、真空泵供电 |
气路工作流程
👉 选型/报价单/配置清单，电联：黄工：0755-2828 6954或梁工：186 7668 6749（微信同步
设备采用真空泵负压抽气取样，样气依次完成降温、稳压、多级过滤、流量计量后进入激光气室完成氧含量检测，检测后废气排出；预处理产生冷凝水独立外排。
样气主路防爆进气口 → 降温散热管 → 调压阀 → 有机挥发物过滤器 → 压缩空气精密过滤器 → 流量计 → 气室 O₂传感器（激光检测） → 真空泵 → 防爆出气口
冷凝水支路压缩空气精密过滤器 → 防爆排水口

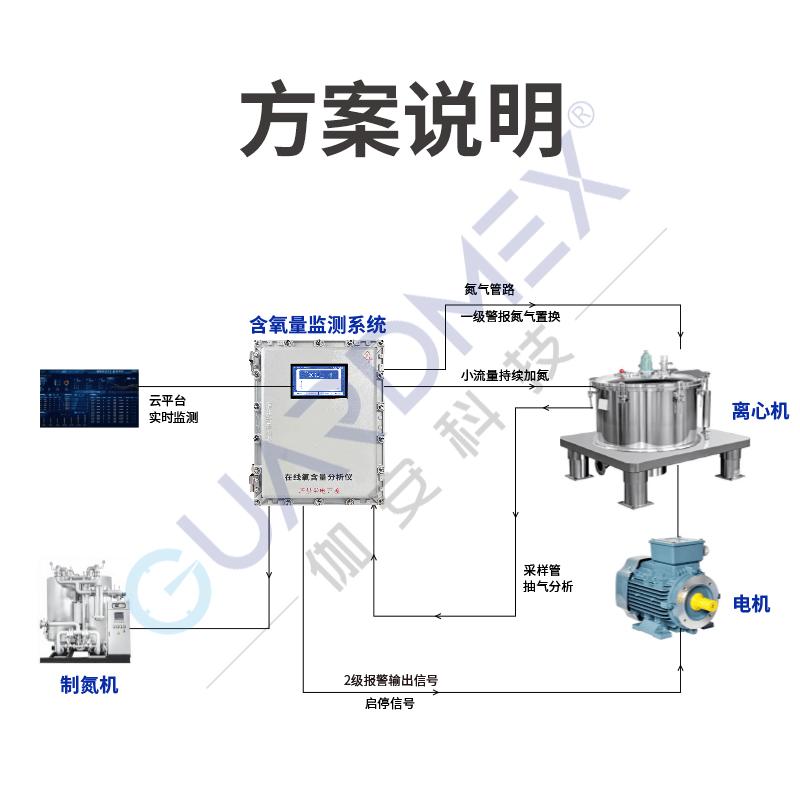

电气信号回路220V AC 输入经过空气开关送至电源模块，转换为 24V DC 向整机各部件供电；氧含量测量数据、联锁信号由联锁通讯接口输出，对接上位控制系统或者现场联锁回路。
对外接口说明
| 序号 | 接口名称 | 介质 / 类型 | 说明 |
|---|---|---|---|
| 1 | 防爆电源接口 | 220V AC | 整机供电进线，防爆密封接头 |
| 2 | 防爆进气口 | 工艺样气 | 现场样气取样接入端口 |
| 3 | 防爆出气口 | 检测后废气 | 分析完成样气排放口 |
| 4 | 防爆排水口 | 冷凝水 | 预处理单元冷凝水排放 |
| 5 | 联锁通讯接口 | 电信号 | 氧含量测量、联锁信号输出，对接上位系统 |
核心技术参数
| 项目 | 技术规格 |
|---|---|
| 产品型号 | GMSYS‑O2‑25%‑C |
| 检测组分 | O₂（氧气） |
| 检测原理 | TDLAS 可调谐激光吸收光谱 |
| 测量量程 | 0～25 %VOL |
| 采样方式 | 抽气式，真空泵负压取样 |
| 样气预处理 | 降温散热 + 压力稳压 + 有机挥发物过滤 + 精密除水除尘 |
| 供电规格 | AC220V 输入，机内转换 DC24V 供电 |
| 防爆等级 | 整机集成防爆，全部对外接口采用防爆结构 |
| 信号输出 | 联锁通讯接口（测量信号、联锁信号） |
| 安装形式 | 防爆箱体集成，支持法兰 / 壁挂安装（以实物为准） |
👉 选型/报价单/配置清单，电联：黄工：0755-2828 6954或梁工：186 7668 6749（微信同步
安装与使用注意事项
本设备属于防爆仪表，安装、接线、检修作业必须断电，需要具备对应资质的专业人员实施。
防爆电源、进气、出气、排水、通讯接口的密封件、防爆堵头禁止随意拆卸替换。
进入设备的样气温度、压力不能超出预处理单元允许范围；降温散热管保证通风散热通畅，防止管路堵塞。
需要定期通过防爆排水口排放精密过滤器内部冷凝水，避免积液干扰测量，低温环境下防范结冰。
有机挥发物过滤器、精密过滤器滤芯属于消耗件，需要结合工况定期检查更换。
真空泵启动前确认全部气路连接可靠，杜绝空抽、漏气；维持样气流量稳定在流量计规定区间。
设备可靠接地；联锁通讯接口严格按照工程图纸接线，禁止随意短接端子。
标准配置清单（单套系统）
备注：备品备件、安装支架以正式订单及供货配置单为准；本表用于技术交底、采购核对。
| 序号 | 部件名称 | 规格型号 | 单位 | 数量 | 备注 |
|---|---|---|---|---|---|
| 1 | 气体检测仪（分析主机） | 伽安科技 GMSYS 系列 | 台 | 1 | 激光氧分析核心部件 |
| 2 | 气室 O₂传感器 | 配套激光气室 | 套 | 1 | 与分析主机成套 |
| 3 | 空气开关 | 2P，按容量配置 | 只 | 1 | 电源总控保护 |
| 4 | 电源模块 | AC220V→DC24V | 只 | 1 | 机内供电转换 |
| 5 | 降温散热管 | 盘管式 | 套 | 1 | 样气高温降温 |
| 6 | 调压阀 | 稳压型 | 只 | 1 | 气路压力调节稳压 |
| 7 | 有机挥发物过滤器 | 含配套滤芯 | 只 | 1 | 耗材，定期更换 |
| 8 | 压缩空气精密过滤器 | 自带排水结构 | 只 | 1 | 耗材，定期更换 |
| 9 | 流量计 | 转子式 | 只 | 1 | 进气流量指示 |
| 10 | 真空泵 | DC24V，按配置 | 台 | 1 | 负压抽气动力源 |
| 11 | 防爆箱体 | 防爆型 | 套 | 1 | 整机集成外壳 |
| 12 | 防爆电源接口 | 防爆密封接头 | 个 | 1 | ‑ |
| 13 | 防爆进气口 | 防爆密封接头 | 个 | 1 | ‑ |
| 14 | 防爆出气口 | 防爆密封接头 | 个 | 1 | ‑ |
| 15 | 防爆排水口 | 防爆密封接头 | 个 | 1 | ‑ |
| 16 | 联锁通讯接口 | 防爆密封接头 | 个 | 1 | 信号对外输出 |
| 17 | 连接管路及管件 | 不锈钢配套管件 | 套 | 1 | 设备内部气路连接 |
| 18 | 随机文件 | 说明书、产品合格证 | 套 | 1 | 随整机交付 |
👉 选型/报价单/配置清单，电联：黄工：0755-2828 6954或梁工：186 7668 6749（微信同步

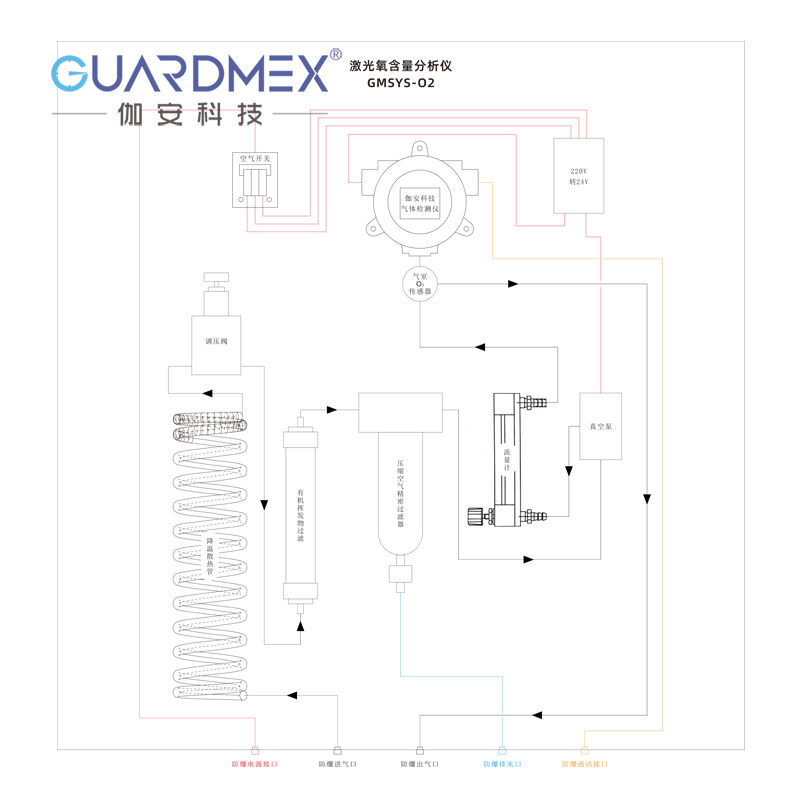

系统原理图
